Roland

VC-1-SC

商品詳細

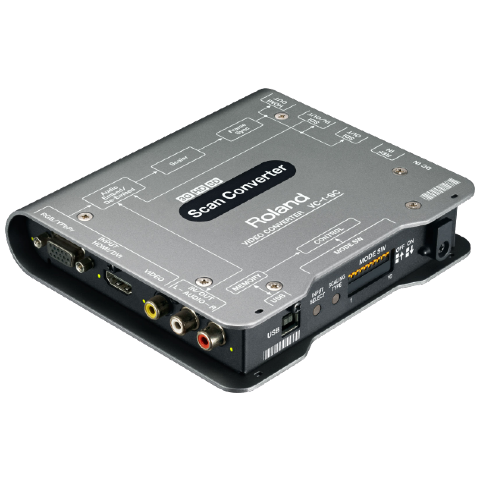

VC-1-SC

型番　

Roland　スキャンコンバーター

VC-1-SC

SDIやHDMI のデジタル信号、RGBやコンポーネント、コンポジットといったアナログ信号を、任意のビデオ・フォーマットに変換し、SDIとHDMI から出力することが可能な、フレームシンクロナイザー搭載のアップ/ダウン/クロス/スキャン・コンバーターです

本体と付属品

  • VC-1-SC本体
  • ACアダプター
  • 電源コード
  • 取扱説明書

主な特徴

  • 3G/HD/SD-SDI、HDMI、RGB/コンポーネント、コンポジット入力
  • 3G/HD/SD-SDI、HDMI出力
  • スケーラーを搭載し、アップ/ダウン/クロス/スキャン・コンバート、フレームレート簡易変換、I/P変換、アスペクト変換に対応
  • フレーム・シンクロナイザー(FS)搭載
  • オーディオ・エンベデッド／ディエンベデッド対応

入力

SDI端子 BNC タイプ×1
HDMI端子 Type A（19ピン）
RGB/コンポーネント端子 15ピン・ミニD-subタイプ
コンポジット信号 RCAピン・タイプ
アナログ・オーディオ端子 RCAピン・タイプ×1ペア（L/R）
リファレンス：端子 BNCタイプ／インピーダンス：75Ω

出力

SDI端子 BNCタイプ×2
HDMI端子 Type A（19ピン）×1
アナログ・オーディオ端子 RCAピン・タイプ×1ペア（L/R）（出力端子と兼用）
USB端子 USB タイプ B（Hi-Speed USB）×1
電源 DC 9V（AC アダプター）
動作温度 +0～+40℃■外形寸法：幅 (W)150 mm奥行き (D)130 mm高さ (H)30 mm
質量 500 g

仕様

入力端子

SDI 端子:BNCタイプ　信号規格:SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C
HDMI 端子:Type A(19ピン)　信号規格:HDMI HDCP対応(HDCP信号入力時、SDI出力はマスクされます)
RGB/コンポーネント 端子:15ピン・ミニD-subタイプ　信号レベル:1.0Vp-p(Y信号)、0.7Vp-s(R/G/B/Pb/Pr信号)、5VTTL(H/V信号)　インピーダンス:75ohm
コンポジット 信号:RCAピン・タイプ　信号レベル:1.0Vp-p(Y信号)、0.286Vp-s(C信号(NTSC))、0.3Vp-p(C信号(PAL))　インピーダンス:75ohm
アナログ・オーディオ 端子:RCAピン・タイプ×1ペア(L/R)(※出力端子と兼用)　信号レベル:-6dBV　最大入力レベル:+6dBV　インピーダンス:22kohm
リファレンス 端子:BNCタイプ/インピーダンス:75ohm　信号フォーマット:ブラック・バースト、2値、3値

出力端子

SDI 端子:BNCタイプ×2
信号規格:SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C　※1つは入力端子と兼用
HDMI 端子:Type A(19ピン)×1
信号規格:HDMI HDCP対応
アナログ・オーディオ 端子:RCAピン・タイプ×1ペア(L/R)(※出力端子と兼用)
信号レベル:-6dBV
最大入力レベル:+6dBV
インピーダンス:2.2kohm

対応フォーマット(SDI)

映像信号規格 SMPTE 274M、SMPTE 296M、ITU-R BT.601-5準拠
映像フォーマット [入力]
1920×1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i/30PsF/29.97PsF/25PsF/24PsF/23.98PsF　720×487/59.94i、720×576/50i　1280×720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p
[出力]
1920×1080/59.94p/50p/59.94i/50i　1280×720/59.94p/50p　720×487/59.94i　720×576/50i
カラーフォーマット 10bit YCC4:2:2
音声信号規格 SMPTE 299M、SMPTE 272M-C準拠
音声フォーマット リニアPCM、24ビット、48kHz、16ch(※出力は2chになります)

対応フォーマット(HDMI)

映像信号規格 CEA-861-E、VESA DMT Version 1.0 Revision 11準拠
映像フォーマット [入力]
1920×1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i　1280×720/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p　720×480/59.94p/59.94i　720×576/50p/50i　640×480/60/72/75/85Hz　800×600/56/60/72/75/85Hz　1024×768/60/70/75/85Hz　1280×768/60/75/85Hz　1360×768/60Hz　1152×864/75Hz　1400×900/60/75/85Hz　1280×960/60/85Hz　1280×1024/60/75/85Hz　1400×1050/60/75Hz　1680×1050/60Hz　1600×1200/60Hz　1920×1200/60Hz
[出力]
1920×1080/59.94p/50p/59.94/50i　1280/720/59.94p/50p　720×480/59.94i　720×576/50i
カラーフォーマット 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4
音声フォーマット リニアPCM、24ビット、48kHz、16ch(※出力は2chになります)

対応フォーマット(RGB/コンポーネント)

信号規格 SMPTE 274M、SMPTE 296M VESA DMT Version 1.0 Revision 11準拠
映像フォーマット [入力]
1920×1080/60p/59.94p/50p/60i/59.94i/50i/24PsF/23.98PsF　1280×720/60p/59.94p/50p　720×480/59.94p/59.94i、720×576/50p/50i　640×480/60/72/75/85Hz　800×600/56/60/72/75/85Hz　1360×768/60Hz　1152×864/75Hz　1400×900/60/75/85Hz　1280×960/60/85Hz、1280×1024/60/75/85Hz　1400×1050/60/75Hz　1680×1050/60Hz　1600×1200/60Hz　1920×1200/60Hz

対応フォーマット(コンポジット)

映像フォーマット NTSC、PAL

信号処理

オーディオ・エンベデッド N2ch
オーディオ・ディエンベデッド N2ch
フレーム・シンクロナイザ Nリファレンス入力時に動作(SDI出力及びHDMI出力のオーディオは2chとなります)
解像度変換 Nフル/レターボックス/クロップ/ドット・バイ・ドットの切り替え式
フレームレート変換 Nフレーム・スキップ/リピート方式
