Teranex Mini – Quad SDI to 12G-SDI 4K対応

商品詳細

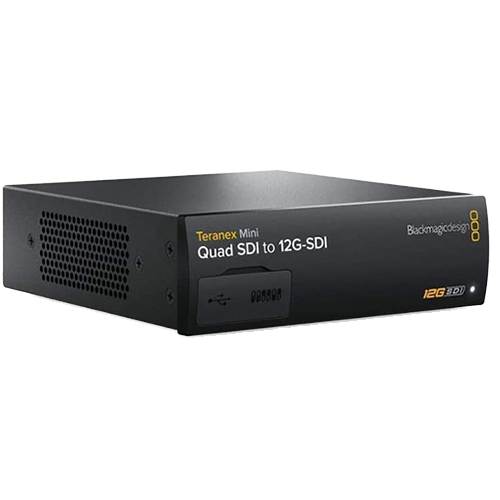

Teranex Mini – Quad SDI to 12G-SDI

型番　DV12252

Blackmagic design 4K対応
Teranex Mini(スマートパネル付) – Quad SDI to 12G-SDI

  • クアッドリンクSDIを12G-SDIに変換して、クアッドリンクUltra HD機器を最新型の12G-SDI Ultra HD機器に接続できます。接続に4本のBNCケーブルが必要だった機器を、1本の12G-SDI BNCケーブルで最新型のルーター、スイッチャー、プロジェクターなどに接続できます！Level AおよびLevel Bの3G-SDI機器をサポート。

本体と付属品

  • 本体
  • ACコード
  • 取扱説明書

主な特徴

  • クアッドリンクSDIから12G-SDIに変換するコンバーター
  • 入力 ： SDI 4系統
  • 出力 ： SDI 1系統 / SDI（スルー）
  • 入力フォーマット ： UltraHD（3840×2160）p60まで対応
  • イーサネット給電対応（PoE+）

仕様

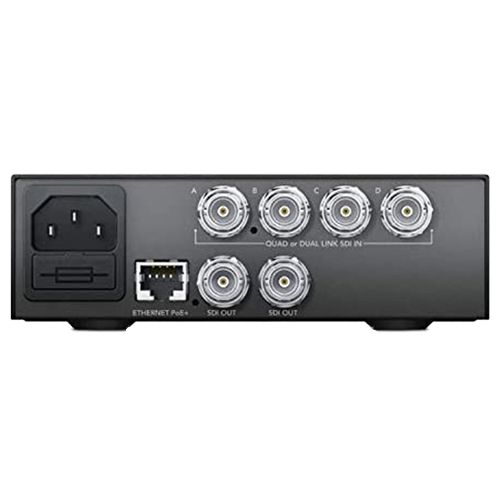

接続

SDIビデオ入力 12G-SDI x4（SD/HD/2K/4K自動切替）
SDIビデオ出力 12G-SDI x2
エンベデッドオーディオ 16チャンネル
対応マルチレート SD/HD/2K/4K自動切替
アップデートおよびコンフィギュレーション USBあるいはイーサネット
リクロッキング 対応

フォーマット

SDビデオフォーマット 525i59.94 NTSC、625i50 PAL
HDビデオフォーマット 720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、 1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF29.97、1080PsF25
1080i50、1080i59.94、1080i60
2Kビデオフォーマット 2K DCI 23.98、 2K DCI 24p、 2K DCI 25p 2K DCI 23.98PsF、 2K DCI 24PsF、 2K DCI 25PsF
Ultra HDビデオフォーマット 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
4Kビデオフォーマット 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
SDI規格 SMPTE259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M、 SMPTE 2081-1、 SMPTE 2081-10、 SMPTE 2081-11、 SMPTE 2082-1、 SMPTE 2082-10
SDIビデオレート SDIビデオ接続は、SD、HD、Level A/Level B 3G-SDI、6G-SDI、12G-SDIで切り替え可能
SDIビデオサンプリング 4:2:2、4:4:4
SDIオーディオサンプリング テレビ標準サンプルレート（48kHz/24bit）
SDIカラースペース YUV & RGB

ソフトウェア

ソフトウェアコントロール Mac?およびWindows?ソフトウェアはUSB/イーサネット経由でアップグレード
内蔵ソフトウェアアップグレード 同梱のアップデートアプリケーションを使用

オペレーティングシステム

Mac 10.14 Mojave、
Mac 10.15 Catalinaあるいはそれ以降のバージョン
Windows 8.1および10

設定コントロール

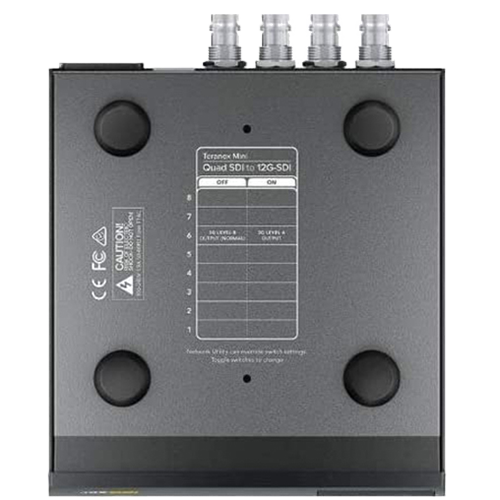

基本設定コントロール ミニスイッチ、USB、イーサネット（無償のソフトウェアユーティリティ）

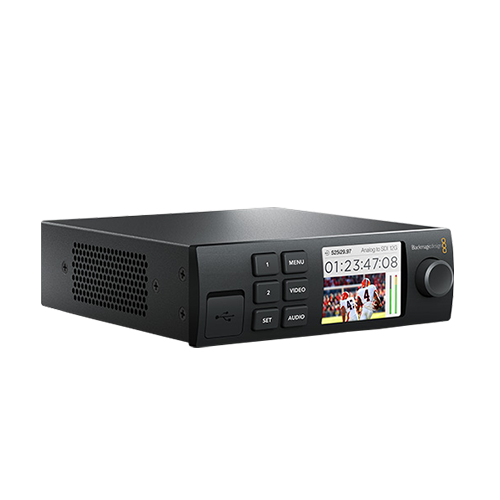

オプション・フロントパネルコントロール フロントマウントSmart Panel（LCD、回転ノブおよび6つの設定ボタン）

電源条件

電源 国際対応AC電源内蔵 x1（IEC C14インレット） IEC電源ケーブルが必要。100 – 240V AC入力
イーサネット給電 PoE（Power over Ethenet）で給電可能（48V DC）
消費電力 16ワット
稼動電圧範囲 100 – 240V AC

サイズ

横 x 奥 x 高 140mm x 170mm x 44mm

作動環境

作動温度 0° ～ 40° C (32° ～ 104° F)
保管温度 -20° ～ 60° C (-4° ～ 140° F)
相対湿度 0% ～ 90% （結露なし）
