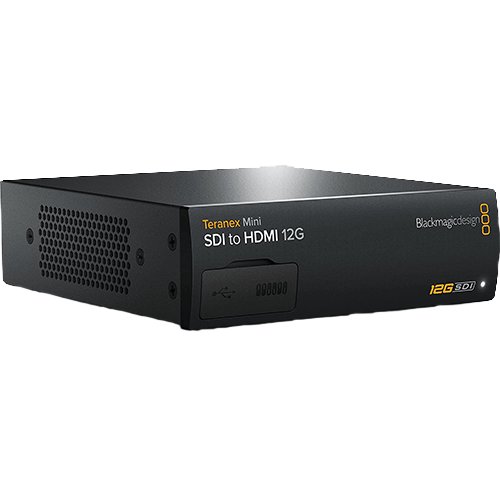

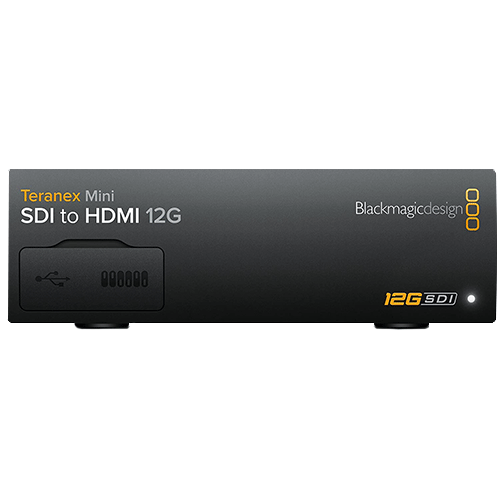

Teranex Mini（スマートパネル付）SDI→HDMI 12G 4K対応
商品詳細
Teranex Mini（スマートパネル付）SDI→HDMI 12G
型番
Teranex Mini(スマートパネル付)12G SDI→HDMI
- 12G-SDIからHDMIへ変換します。SD、HD、6G、12G-SDIを含むすべてのビデオフォーマットをサポート。搭載されたダウンコンバーターは、HDMIモニターを使用する際に最適なフォーマットを選択します。オーディオをバランスアナログあるいはAES/EBUフォーマットにデエンベッドしタイムコード付きで出力。HDMI出力にInstant Lock機能を搭載、33ポイントLUT対応。HDMIテレビを放送用SDIモニターとして使用する場合や、ビデオプロジェクターとの接続に最適です。
本体と付属品
- 本体×１
- AC電源ケーブル×１
主な特徴

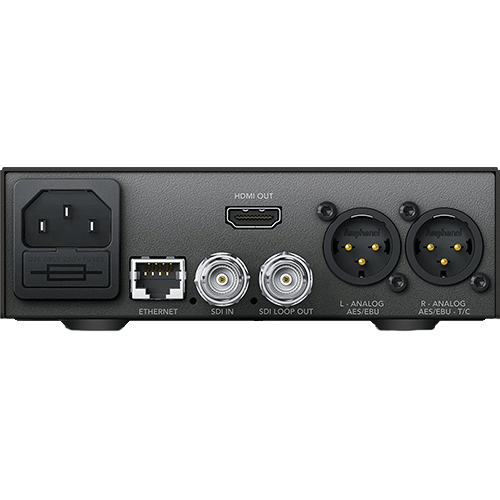

接続
| SDIビデオ入力 | 12G-SDI x1（SD/HD/2K/4K自動切替） Blackmagicの12G-SDI製品との使用に推奨されるケーブルの概要は、ここをクリックしてください。 |
|---|---|
| SDIビデオ出力 | 12G-SDIループスルー x1 |
| HDMIビデオ出力 | HDMI 2.0コネクター（Aタイプ端子）x1。2160p60対応 |
| アナログオーディオ出力 | 2チャンネルのプロフェッショナルバランスアナログオーディオ（XLR端子） 右XLRはタイムコード出力用に設定可能 |
| デジタルオーディオ出力 | 4チャンネルのプロフェッショナル110Ωバランスデジタルオーディオ（XLR端子） 右XLRはタイムコード出力用に設定可能 |
| エンベデッドオーディオ | 8チャンネル |
| 対応マルチレート | 270MB、1.5G、3G、6G、12G |
| アップデートおよびコンフィギュレーション | USBあるいはイーサネット |
| リクロッキング | 対応 |
SDI入力フォーマット
| SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
|---|---|
| HDビデオフォーマット | 720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、 1080p50、1080p59.94、1080p60 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30 1080i50、1080i59.94、1080i60 |
| 2Kビデオフォーマット | 2K DCI 23.98p、2K DCI 24p、2K DCI 25p 2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF |
| Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
| 4Kビデオフォーマット | 4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p |
| SDI規格 | SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10 |
| SDIビデオレート | SDIビデオ接続は、SD、HD、Level A/Level B 3G?SDI、6G?SDI、12G?SDIで切り替え可能 |
| SDIビデオサンプリング | 4:2:2、4:4:4 |
| SDIオーディオサンプリング | テレビ標準サンプルレート（48kHz/24bit） |
| SDI色精度 | 4:2:2、4:4:4 |
| SDIカラースペース | YUV、RGB。33ポイントLUTをTeranex Utilityでロード可能 |
HDMI出力フォーマット
| SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
|---|---|
| HDビデオフォーマット | 720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60 1080i50、1080i59.94、1080i60 |
| Ultra HDビデオフォーマット | 2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60 |
| 4Kビデオフォーマット | 4K DCI 23.98p、4K DCI 24p、4K DCI 25p、4K DCI 29.97p、4K DCI 30p |
| HDMIカラースペース | REC 601、REC 709 |
| HDMI色精度 | YUV 4:2:2、RGB 4:4:4（HD/2K/4K） |
ソフトウェア
| ソフトウェアコントロール | Mac?およびWindows?ソフトウェアはUSB/イーサネット経由でアップグレード |
|---|---|
| 内蔵ソフトウェアアップグレード | 同梱のアップデートアプリケーションを使用 |
オペレーティングシステム
 |
Mac 10.14 Mojave、 Mac 10.15 Catalinaあるいはそれ以降のバージョン |
|---|---|
 |
Windows 10 |
設定コントロール
| 基本設定コントロール | ミニスイッチ、USB、イーサネット（無償のソフトウェアユーティリティ） |
|---|---|
| プレミアム設定コントロール（オプション） | フロントマウントSmart Panel（LCD、回転ノブおよび6つの設定ボタン） |
電源条件
| 電源 | 国際対応AC電源内蔵 x1（IEC C14インレット） IEC電源ケーブルが必要。90 – 240V AC入力 |
|---|---|
| イーサネット給電 | PoE+（Power over Ethenet）で給電可能（48V DC） |
| 消費電力 | 16ワット |
| 稼動電圧範囲 | 90 – 240V AC |
サイズ
作動環境
| 作動温度 | 0°～ 40°C (32° ～ 104°F) |
|---|---|
| 保管温度 | -20° ～ 60° C (-4° ～ 140° F) |
| 相対湿度 | 0% ～ 90% （結露なし） |
