MG16 アナログミキサー

商品詳細

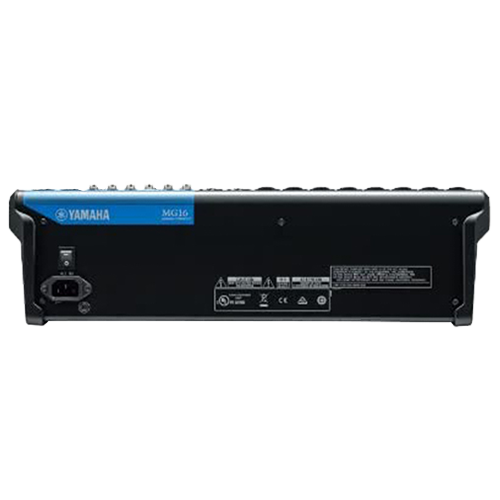

MG16 アナログミキサー

型番 MG16

YAMAHA  アナログミキサー USBオーディオインターフェース

  • 16チャンネルアナログミキシングコンソール

本体と付属品

  • 本体
  • ACコード
  • 取扱説明書

主な特徴

  • 最大 10 Mic / 16 Line 入力 (8 モノラル+4 ステレオ) / 4 グループバス+1 ステレオバス / 4 AUX
  • マイクプリアンプ「D-PRE」搭載
  • 1ノブコンプ
  • +48V ファンタム電源
  • メタルシャーシ
  • 内蔵電源を搭載
  • ラックマウント金具付属

仕様

周波数特性

入力チャンネル→STEREO OUT +0.5 dB / -1.5 dB(20 Hz ~ 48 kHz)、1 kHz @ ノミナル出力基準、GAINツマミ:最小

全高調波歪率(THD+N)

入力チャンネル→STEREO OUT 0.03 % @ +14 dBu(20 Hz ~ 20 kHz)、GAINツマミ:最小
0.005 % @ +24 dBu(1 kHz)、GAINツマミ:最小

ハム&ノイズ※1 (20 Hz to 20 kHz)

入力換算ノイズ -128 dBu(モノラルインプットチャンネル、 Rs:150 Ω、GAINツマミ:最大)
出力残留ノイズ -102 dBu(STEREO OUT、STEREO master fader:最小)

クロストーク※2

-78 dB

入力チャンネル

モノラル(MIC/LINE) 8
モノラル/ステレオ(MIC/LINE) 2
ステレオ(LINE) 2

出力チャンネル

STEREO OUT 2
MONITOR OUT 1
PHONES 1
AUX SEND 4
GROUP OUT 4

バス

STEREO 1
GROUP 4
AUX 4

入力チャンネル機能

PAD 26 dB
HPF(ハイパスフィルター) 80 Hz、12 dB / oct (モノラル / ステレオ:MICのみ1-knobComp)
1ノブコンプ 1つのノブでパラメーター(ゲイン、スレッショルド、レシオ)を同時に調節、スレッショルド:+22 dBu ~ -8 dBu、レシオ:1:1 ~ 4:1、出力レベル:0 dB ~ 7 dB、アタックタイム:約25 msec、リリースタイム:約300 msec
イコライザー(HIGH) ゲイン:+15 dB / -15 dB、カットオフ周波数:10 kHz シェルビング
イコライザー(MID) ゲイン:+15 dB / -15 dB、中心周波数:モノラル:250 Hz ~ 5 kHz ピーキング
ステレオ:2.5 kHz ピーキング
イコライザー(LOW) ゲイン:+15 dB / -15 dB、カットオフ周波数:100 Hz シェルビング
PEAK LED イコライザー後の信号がクリッピング(+17 dBu)の手前 3 dBに達すると点灯

レベルメータ

2 × 12 ポイントLEDメーター(PEAK、+10、+6、+3、0、-3、-6、-10、-15、-20、-25、-30 dB)

ファンタム電源

+48 V

電源電圧

AC 100 V、 50 Hz / 60 Hz

消費電力

30 W

寸法(幅×高さ×奥行き)

444 mm×130 mm×500 mm

質量

6.6 kg

付属品

ラックマウント金具
その他 取扱説明書、Technical Specifications、電源ケーブル

オプション(別売)品

動作環境温度

0 ~+40 ?C
